苏州旋涡气泵

点击放大
产品型号:
HRB
产品报价:
1000
产品特点:
苏州旋涡气泵由江苏欧瑞迪环保科技有限公司生产制造,欧瑞迪旋涡气泵具有吹吸两用功能,采用专用电机,结构紧凑,体积小,重量轻,噪音低,送出气源无水无油。我们保证欧瑞迪HRB旋涡气泵无论是高温还是低温条件,无论是热带雨林地区还是1000米以上高海拔地区及沙漠中都可以使用,我们的产品都可以持续、安全、可靠、长效地工作。
  HRB苏州旋涡气泵的详细资料:

苏州旋涡气泵,旋涡气泵厂家,旋涡气泵价格,旋涡气泵原理

苏州旋涡气泵是吹吸两用的旋涡气泵,高压风机特殊的叶片设计,具有压力高、风量大、低噪音、耐高温等特点。高压和高吸力的产生在于叶轮独特的设计。高压风机的叶轮边缘带有多个叶片,当叶轮旋转时,由于离心作用,两个叶片中的空气被快速地往外缘方向运动,传转输能量,风压被快速叠加,便形成了高压或高力其速度得到增加。当空气被风道重新导入叶轮后,将再次被加速。当空气沿着一条螺旋形轨道穿过叶轮和侧槽时,每个叶轮片增加了压缩和加速的程度,随着旋转的进行,气体的动能增加,使得沿侧通道通过的气体压力进一步增加。当空气到达侧槽与排放法兰的连接点(侧通道在出口处变窄),气体即被挤出叶片并通过出口消声器排出泵体并给予现场增压工作。

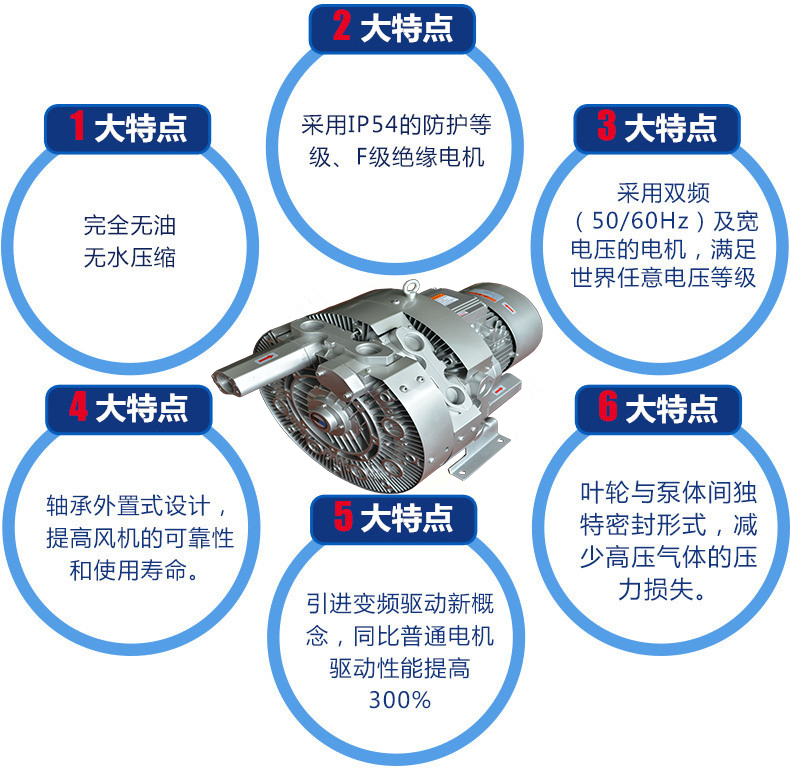

应用特点:
1、压力稳定:优异的运转平衡性能,机械精密度高,运转部分零件经过极精密的平衡设计、测试、校正,所以震动率极低,我们通过水处理、电镀处理实例应用证明,搅拌均匀,水波翻滚高度*。
2、超低噪音:低噪音直接传动,出口及入口皆有内藏式消音过滤器,能大大降低运转时的噪音;根据客户需求,可升级为静音运行,满足客户的极高要求。
3、节能环保:高压风机采用与奔驰汽车轮鼓一样的ADC12材质,跨越了浇铸生铁老旧工艺,且叶轮与其他部件不产生任何接触,无油无污染,拥有“高、精、轻”等特点:
4、用途广泛:高压风机同时采用50/60Hz宽频电机,可依客户不同的需求,选用不同的电压规格;高压风机分为大风量及高压力系列,使客户在选用时更具灵活性。
5、维护简单:除了叶轮之外,高压风机没有其它动件,且叶轮直接连接马达,无齿轮和传动皮带,因此可靠性更高,达到几乎免维护,节省大量的运行和维护费用
6、具有吹吸双功能,一机两用,可以用吸风,也可以用吹风;
7、少油或无油运转,输出的空气是干净的;
8、相对于离心风机和中压风机来说,其压力高很多,往往是离心风机的十几倍以上;
9、如果泵体是整体压铸,并且使用了防震安装脚座,那么它对安装基础的要求也是很低的,甚至可以不用固定脚座即可正常运转,非常的方便,也非常的节省安装费用和安装周期;
10、相对同类风机,其运转的噪音较低,就如我司推出超静音型旋涡风机:
11、免维护使用;它的损耗件仅仅是两个轴承,在质保期之内,基本上不需要维护;
12、旋涡鼓风机的机械磨损非常微小,因为除了轴承之外,没其它的机械接触部分,所以,使用寿命当然也是非常的长,只要是处于正常的使用条件下,3~5年是完全没有问题的;
13、安装简易,使用方便!
14、整体采用铝合金材质,电机可选配防爆电机,绝不会出现摩擦产生火花的现象,使用更放心,防爆性能更好。

配置特点:

1.机壳材质:采用超强度压铸铝,压铸铝与奔驰汽车轮毅相同铝材,相对于普通铝合金来说,压铸铝更坚固,相对于铁壳风机,更有轻量化的作用。
2.电机性能:采用宽频,宽压电机,列入:单相110V/230V 工业三相:220/380/415/660V等,电机频率可45-75HZ调频,IP55防护等级 F级绝缘等级,其优势是国内电机达不到的工艺,深受国内外客户青睐。
3.风机油封:采用德国MERKEL油封,其材料采用氟橡胶可承受-25℃至300℃。相对于一般油封工作时其唇缘的温度高于工作介质温度20~50℃,性能更稳定,免维护,寿命更久。
4.风机轴承:核心部件采用厂家定制型轴承,其轴承可承受350摄氏度,4000转每分钟的转速。品牌也可选择ORS土耳其,德国SKF,日本NSK等品牌轴承,

外形设计特点:
1.结构结构紧凑、铝合金压铸、重量轻、工艺精湛、外形美观。

2.压力高达:74kpa   真空高达:100kpa   流量达:56m3/min

3.结构简单、只有5个主要零部件:机座、壳体、叶轮、轴承、电机,铸造铝合金叶轮和高强度壳体,密封轴承、防止污染物损坏,双重辰型弹性轴密封、降低泄露,只有一个环形室单元、防止热力损坏,充分的叶轮支持、防止叶片断裂,单侧密封间隙、减少鼓风机高温运行时的故障,

4.无油输送无碳氢化合物带出、绝对无油气送风,满足卫生保健和科学应用要求,低噪音和低温升,单涡单侧吸入式叶轮设计、比paddle wheeI式设计噪音低、温升小,独特的环形设计、使气流保持平稳层流状态、气流噪音小,铝合金壳体、散热性能良好

选型事项:

 旋涡气泵的使用非常的广泛,因为它的选型也相对复杂。一般来说,需要按以下两个步骤进行:
1、需要确定现场是使用风机的什么功能,是吸还是吹,找准高压风机对应的压力-流量曲线;如果看错曲线,有时候会造成选出来的产品不能使用;
2、根据计算出来的压力和流量,在曲线图上找到同时满足压力和流量对应的工作点以上的工作曲线;然后根据工作曲线选择高压风机型号;只要是不同的工作现场,其对压力和流量的需求就不一样,所以,要想得到相对准确的数据,就需要进行相关的计算。可直接咨询我公司人员。我们竭诚为您服务。
3.在市场中销售的,具有多种不同的样式,但基本上是大同小异的。在选购时,消费者可以根据自己的实际使用要求进行选择。但无论是哪种样式的设备,都可以实现正常的运行,行程高压或者是高吸力,让设备可以更好的为企业的生产服务,为人们的使用带来更多的帮助。

应用范围:
1、 吸风功能:雕刻机、网版印刷机吸附、焊接废气吸取、织布机吸丝、照相制版、粉粒体输送、印刷吸附、工业吸尘、真空脱水、制书本机、残布处理、牛乳纸盒充填机、豆腐机械、加工物的保持、工事现场、烫布机、瓦斯分解。
2、 吹风功能:瓦斯重油喷燃、洗瓶机吹干、纸布条吹送、干燥用空气刀、裁断机气垫、畜粪发酵爆气、电解液搅拌、养殖池氧气补给、冲床机便利冲压后取成型品、粉粒体输送、焚化炉排废、烟气吹吸、洗车吹干、印刷机强制干燥、洗净后吹干。

安装注意事项
A安装事项:
可随时安装于使用场所供压缩空气或用于抽空。且能任意安装水平或垂直的方向
1、必需使用平垫圈和弹簧垫圈来加紧螺丝;
2、使用橡胶缓冲胶来承受高压风机的重量,特别是大功率的高压风机,必不可少;

3、对于某些对噪音有要求的场合,可以加装消音管来降低噪音(一般情况下,大约在5dB左右),消音管安装在进风管道或出风管道的末端;
4、对于某些对噪音要求很高的场合,可以根据机器本身的条件,加上一段消音管,即可满足现场的噪音要求,具体可咨询高压风机的厂家或专业的噪音治理公司;
5、在使用消音管时,注意风机与箱体的距离,注意风机的通风与散热,注意使用橡胶缓冲胶来承受高压风机的重量,具体需要咨询高压风机的厂家;
6、高压风机的进出风口管道连接,应使用软管连接,以隔离震动
7、应用专用拉马拉出,同时不要遗漏调节垫片,以免影响出厂时已调节器好的间隙.
8、严禁固体、液体及有腐蚀气体进入泵体。
9、进出气两端的过滤网和消音管应根据情况适时清洗、以免堵塞影响使用。
10、进出气口外联接必须采用软管联接(如橡胶管、塑料弹簧管)

B安装环境:
1. 安装地点:须安装于室内不受风雨侵扰之处
2. 环境温度:40℃一下
3. 相对湿度:80%一下
4. 空气品质:空气中若含有酸,碱等腐蚀性或易燃性气体,不应该以高压鼓风机输送,以避免发生危险
5. 尘埃防护:有大量尘埃,粉立体或纤维等场所应避免使用,如必需在此类场合使用时,请加装过滤器,并定期清理附在滤网及高压鼓风机内部之尘埃
6. 通风散热:请选择在通风良好之场所使用,不可在密闭室或密闭箱中使用
7. 置放空间:为列行维护或修理方便,请避免安装过于狭小之地点
8. 避免振动:请安装在无振动场所;如场所振动无可避免,须加装防振措施,以避免高压鼓风机受到外界之振动而损坏。
9. 禁止反方向旋转,禁止超额定电流运行,禁止缺相运行;
10.禁止在运转中维护风机。

使用要求事项
1, 气泵应放置在较平稳的地方,周围环境应清洁、干燥、通风。

2, 气泵叶轮旋转方向必须与风扇罩壳上所标箭头方向*。

3, 气泵工作时,应避免风机的进风口和出风口出现完全封死现象,以免使气泵产生过大的热量和电动机超电流引起气泵损坏。

4, 气泵除电机转子两只轴承外,其它部位没有直接接触摩擦。本气泵轴承安装方式主要分二类。*类气泵端的轴承安装在电机机座和叶轮中间的泵体内,这类气泵平时不需要加润滑脂。第二类气泵端的轴承是安装在泵盖中间,此类气泵端的轴承应定期加润滑脂(7018高速润滑脂)。每月一次,对于三班连续工作的气泵应当增加加油次数。此类气泵电机风扇端的轴承维护保养按*类气泵。

5, 进出气两端的过滤网和消声器应根据情况适时清洗,以免堵塞影响使用。

6, 进出气口外联接必须采用软管联接(如橡胶管、塑料弹簧管)。

7, 轴承的更换:更换轴承必须由熟悉修理工作的人进行操作。先拧松泵盖上的螺钉,然后按图示顺序逐一拆卸零件,拆下的零件应经过清洗,然后按反顺序装配。拆卸时,不能硬撬叶轮,应用专用拉马拉出,同时不要遗漏调节垫片,以免影响出厂时已调节器好的间隙。

8, 严禁固体、液体及有腐蚀气体进入泵体。

9.只能在风机完全正档情况下方可运转,同时要保持供电设施容量充足,电压稳定,严禁缺相运行,供电线路必须为专用线路,不应长期用临时线路供电。

10.风机在运行过程中发现风机有异常声、电机严重发热、外壳带电、开关跳闸、不能起动等现象,应立即停机检查。为了保证安全,不允许在风机运行中进行维修。检修后应进行试运转五分钟左右,确认无异常现象再开机运转。

 风机常见故障处理
风机震动过大原因:                                   故障处理:
1.转子失去平衡。                                                             1.更换或修复损坏的零件,重做动平衡。
2.轴承烧坏。                                                                    2.更换轴承。
3.基础不牢。                                                                    3.坚固地脚螺栓。
4.出风口阀门关地过小产生喘振现象                                    4.调节出风口开度。

风量风压不足原因:                                       故障处理:
1.电网电压频率不足,使电机转速降低。                                1.调节电网电压
2.管道损失较大,漏风                                                          2.管道不宜过长,管径应大于或等于风

机出口直径的1.1倍,弯头不应过多,弯头角度应<90°,且R应尽可大。

3.供风对象堵塞或泄漏                                                            3.检查供风对象是否堵塞,泄漏
4.风机内泄漏太大                                                                  4.更换级密封件。

风机轴承温升过高原因:                             故障处理:
1.润滑脂加得过多或油脂内有杂质。                                   1.适量调整或更换。
2.转子不平衡。                                                                 2.排除不平衡的故障(重做平衡)

风机电机超负荷原因:                                故障处理:
1.电压低,使电流超过额定值。                                        1.加设自动调压器或停机
2.风机工作在大流量区。                                                  2.适当调整风机工作点                             3.叶轮反转。                                                                  3.纠正叶轮旋向
