产品展示 / products 您的位置:网站首页 > 产品展示 > 旋涡气泵 > 高压旋涡气泵 > HRB-910-D3漩涡气泵15KW

漩涡气泵15KW

简要描述:欧立德高压风机HRB-910-D3漩涡气泵15KW广泛应用于工农业方面,涵盖基础建设、环保行业,电镀工业,水产养殖业,工业集尘,包装机械行业,印刷机械行业,塑料工业、化工、食品、制药、医疗、电工电子,可随时安装于使用场所供压缩空气或用于抽空。

  • 产品型号:HRB-910-D3
  • 厂商性质:生产厂家
  • 更新时间:2019-08-08
  • 访  问  量:342
详情介绍

漩涡气泵15KW

 高压旋涡气泵是吹吸两用的旋涡气泵,高压风机特殊的叶片设计,具有压力高、风量大、低噪音、耐高温等特点。高压和高吸力的产生在于叶轮*的设计。高压风机的叶轮边缘带有多个叶片,当叶轮旋转时,由于离心作用,两个叶片中的空气被快速地往外缘方向运动,传转输能量,风压被快速叠加,便形成了高压或高力其速度得到增加。当空气被风道重新导入叶轮后,将再次被加速。当空气沿着一条螺旋形轨道穿过叶轮和侧槽时,每个叶轮片增加了压缩和加速的程度,随着旋转的进行,气体的动能增加,使得沿侧通道通过的气体压力进一步增加。当空气到达侧槽与排放法兰的连接点(侧通道在出口处变窄),气体即被挤出叶片并通过出口消声器排出泵体。



漩涡气泵15KW参数:





型号;HRB-910-D3

段数;单段

功率;15 KW

相数;3 相

频率;50/60 Hz

电压;380  V

噪音;74/79 dB(A)

重量;120 Kg

防护等级;IP55

绝缘等级;F & H

额定流量;1050/1250 m3/h

额定压力;380/360 mbar

额定真空;-320/-340 mbar

进口出口;G4 inch

外形尺寸;550×569×644

管道口径;DN 100

尺寸图纸:

产品图片:



欧立德高压风机外形设计特点:
1.结构结构紧凑、铝合金压铸、重量轻、工艺*、外形美观。

2.压力高达:74kpa   真空高达:100kpa   流量达:56m3/min

3.结构简单、只有5个主要零部件:机座、壳体、叶轮、轴承、电机,铸造铝合金叶轮和高强度壳体,密封轴承、防止污染物损坏,双重辰型弹性轴密封、降低泄露,只有一个环形室单元、防止热力损坏,充分的叶轮支持、防止叶片断裂,单侧密封间隙、减少鼓风机高温运行时的故障,

4.无油输送无碳氢化合物带出、无油气送风,满足卫生保健和科学应用要求,低噪音和低温升,单涡单侧吸入式叶轮设计、比paddle wheeI式设计噪音低、温升小,*的环形设计、使气流保持平稳层流状态、气流噪音小,铝合金壳体、散热性能良好

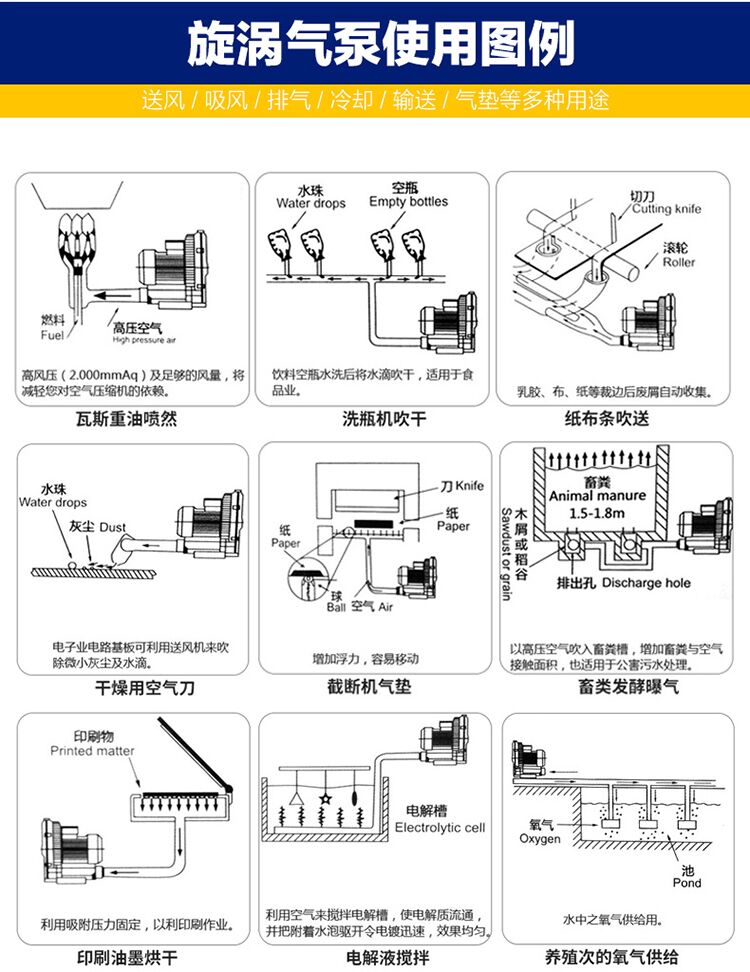

高压旋涡气泵使用范围:

 吸风功能:网版印刷机吸附、焊接废气吸取、织布机吸丝、照相制版、粉粒体输送、印刷吸附、工业吸尘、真空脱水、制书本机、残布处理、牛乳纸盒充填机、豆腐机械、加工物的保持、工事现场、烫布机、瓦斯分解。
 吹风功能:瓦斯重油喷燃、洗瓶机吹干、纸布条吹送、干燥用空气刀、裁断机气垫、畜粪发酵爆气、电解液搅拌、养殖池氧气补给、冲床机便利冲压后取成型品、粉粒体输送、焚化炉排废、烟气吹吸、洗车吹干、印刷机强制干燥、洗净后吹干。
    工业燃烧机,切纸机、VC水产养殖、丝网印刷机、照相制版机、注塑机、自动上料烘干机、液体灌装机、粉末灌装机、电焊设备、电影机械、纸张运送、干洗衣服、清洁用途、空气除尘、风刀干瓶、气体传送、高压送料、真空收集、环保水处理、集尘环境保护气流输送等一般吸风与送风行业。
